TXMT系列变压器合闸涌流抑制器

1.主要功能

1.1.抑制过电压和涌流功能

针对不同类型的断路器及不同类型的负荷特性，采取不同的控制策略，通过方便灵活的设置控制参数及定值，实现有效抑制因断路器操作而产生的过电压和涌流。其控制的核心是对断路器分合闸角度的精确控制。

1）合分闸角度控制

分合闸控制角度是在不考虑断路器合闸时间及各种补偿因素的情况下，设定的相对于电源侧电压UA的同步角度，可独立设定为0°--999°之间的任意角度，只有在分合闸控制模式选择快速同步或正常同步时才起作用。例如：合闸控制模式选择快速同步，A相合闸角为0°，B相合闸角为120°，C相合闸角为240°，则在不考虑断路器合闸时间及各种补偿因素的情况下，装置在接收到合闸信号后，将在电源侧电压UA 0°时合断路器A相，在120°时合断路器B相，在240°时合断路器C相。在电源侧电压不是UA时，用户只需在系统定值中设置相应的电压类型（Ua，Ub，Uc，Uab，Ubc，Uca）即可，装置在内部将自动进行转化。

2）合分闸时间控制

要实现对断路器分合闸角度的精确控制，断路器的分合闸时间的稳定性是很重要的因素。在用户不能提供准确的分合闸时间时，可使用装置内部提供的分合闸时间检测功能及录波功能现场测试获得。在断路器分合闸时间较为稳定的前提下，装置将按如下公式对分合闸角度进行修正，以实现对断路器分合闸角度的精确控制。

3）补偿因素的考量

影响断路器分合闸角度的精确控制的因素主要还有环境温度，断路器操作电压，操作油压，或者SF6断路器的气压等，在有条件的应用场合，可将温度、操作电压、油压或气压等信号转换为0～5V信号接入装置中，供装置记录自学习以取得更好的控制效果。在没有条件的应用场合，装置将会根据控制结果对补偿系数进行修正，以确保下次控制的效果。

1.2.分相操作断路器分合闸控制功能

装置具有对分相操作断路器分合闸控制功能，可在系统定值中，选择“分相操作”即可，此时在液晶首页将显示当前的控制模式为“分相操作”。分相操作断路器的三相可分别控制，可分别对分／合闸控制模式进行设置，并可分别对三相分闸角，合闸角进行独立设置，实现对每相断路器的灵活控制。装置在接收到分闸或合闸控制信号后，将依据设置的角度，对应输出三相分闸出口（分闸出口1，分闸出口2，分闸出口3）或三相合闸出口（合闸出口1，合闸出口2，合闸出口3），对每相断路器进行独立控制。

1.3.联动操作断路器分合闸控制功能说明

装置具有对联动操作断路器分合闸控制功能，可在系统定值中开关类型，选择“联动操作”即可，联动操作断路器的三相只能同时控制，因此不能对各相操作独立进行控制及各种修正补偿措施，受限于断路器自身特性，若想取得最佳涌流抑制效果，必须要同时对分闸合闸进行同步控制。装置在接收到分闸或合闸控制信号后，将依据设置的角度，对应输出分闸出口（分闸出口1）或合闸出口（分闸出口1），对三相断路器同时控制。

1.4.其他功能

1）事件记录功能1024条。

2）动作记录208条，录波208条。

3）通讯、GPS对时等功能。

2.技术指标

2.1.额定参数

1）供电电源：    220V，110V AC／DC 允许偏差＋15％，-20％

2）TV信号 ：    100V或100／3V /3V

3）TA信号 ：    6A

4）频率：       50Hz

5）热稳定性：

交流电压回路：长期运行      1.2Un      Un--额定电压

交流电流回路：长期运行      2In      In--额定电压

1秒钟     40In

6）输出容量：    6A/800V

2.2.电气抗干扰性能

1）脉冲群干扰

能承受GB／T14598.13-1998 规定的频率为1MHz及100kHz 衰减振荡波（第一半波电压幅值共模为2.5KV，差模为1kV）脉冲群干扰试验。

2）快速瞬变干扰

能承受GB／T14598.10-2007规定的严酷等级为A级的快速瞬变干扰试验。

3）辐射电磁场干扰

能承受GB／T14598.9-2002规定的严酷等级为III级的辐射电磁场干扰试验。

4）静电放电

能承受GB／T14598.14-1998中4.1规定的严酷等级为3级的静电放电试验。

2.3. 外形及安装尺寸

装置采用整面板形式，面板上设有液晶显示器、信号指示器、操作键盘等。机箱为5U加强型单元机箱，按抗强振动、强干扰设计。确保装置安装于条件恶劣的现场时仍具备高可靠性。不论组屏或分散安装均不需加设交、直流输入抗干扰模块。

装置的孔尺寸如图1所示。

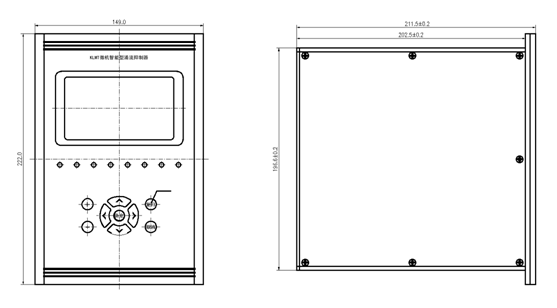

图1 微机智能型涌流抑制器外形尺寸

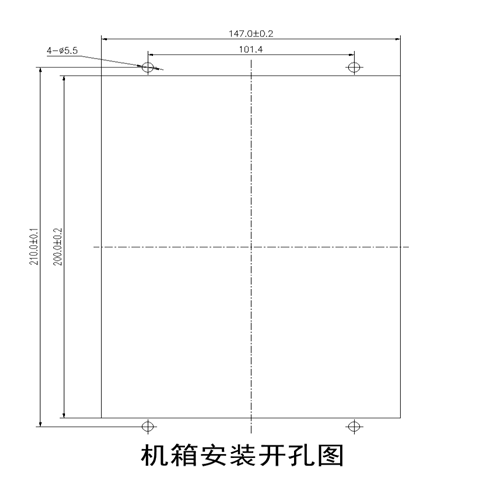

图2 微机智能型涌流抑制器安装尺寸
